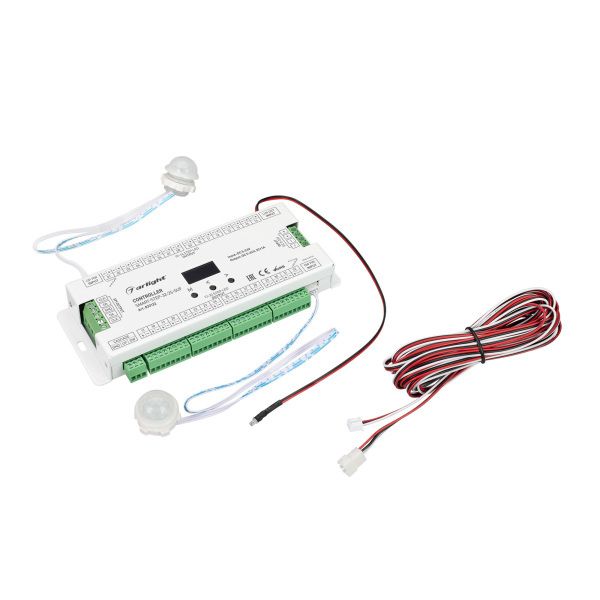

Контроллер лестничный Arlight SMART-STEP-32-2S-SUF (5-24V, 32x1A, SPI)

Артикул: 033122

20891 руб. / шт

Артикул: 033122

Купить в 1 клик

Контроллер для подсветки ступеней лестниц. Питание DC 5-24V, 32 выходных ШИМ канала для одноцветных лент, ток нагрузки 32х1А. Две группы цифровых выходов SPI (TTL) для SPI RGB ленты, всего 2х960 пикселей. Поддерживает управление до 32 ступеней. OLED дисплей и кнопки управления на корпусе. Расстояние срабатывания датчиков до 3м. Угол 120 градусов.

Характеристики:

Напряжение питания: min: 5 V; typ: 12 V; max: 24 V

Максимальный ток нагрузки: 32 A

Максимальная мощность нагрузки: min: 160 W; typ: 384 W; max: 768 W

Количество каналов: 3 канал

Степень защиты: IP20

Рабочая температура: -20...+40 °C

Габаритный размер: 186x86x25.5 мм

Характеристики:

Напряжение питания: min: 5 V; typ: 12 V; max: 24 V

Максимальный ток нагрузки: 32 A

Максимальная мощность нагрузки: min: 160 W; typ: 384 W; max: 768 W

Количество каналов: 3 канал

Степень защиты: IP20

Рабочая температура: -20...+40 °C

Габаритный размер: 186x86x25.5 мм

Описание

1. Контроллер предназначен для управления светодиодными лентами.
2. Основные функции: пошаговое включение светодиодных лент, управление лентами SPI (TTL).
3. Два датчика движения. Служат для запуска работы контроллера в случае обнаружения движения. Один устанавливается внизу, второй - наверху.
4. Датчик освещенности. Позволяет запускать работу лестничного контроллера с учетом окружающей освещенности.
5. 32 канала для подключения светодиодной ленты (максимально 1 Ана канал).
6. 2 линии для подключения лент SPI (последовательный периферийный интерфейс). Поддерживаемые чипы: TM1803, TM1804, TM1809, TM1812, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912, WS2811 WS2812, TM1829, TM1914A, GW6205, GS8206, LPD6803, LPD1101, D705, UCS6909, UCS6912, LPD8803,
LPD8806, WS2801, WS2803, P9813, SK9822.
7. Легкая настройка при помощи цифрового дисплея и кнопок на корпусе.
8. 4 режима работы. Пошаговое включение одноцветной светодиодной ленты и включение динамических режимов для светодиодных лент SPI.
9. Изменяемая скорость переключения каналов, от 1 до 8.
10. Возможно каскадное соединение двух контроллеров для расширения количества каналов до 64 шт.
11. Подключения кнопочного выключателя возвратного типа для принудительной активации текущего режима управления.

Документы

инструкция_033122.pdf

3.7 Мб, 21 апреля в 13:44
